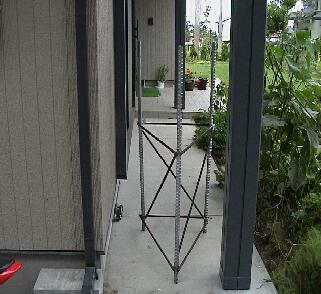

基礎工事を始めるために、基礎アンカーを先に送ってもらいました。
華奢に見えますが、結構がっちりしていて、重いです。 |
|
|
|
|
|
|
|
パワーショベルで穴掘りです。
１ｍ四方、深さ１ｍ６０ｃｍの穴が１時間足らずで出来ました。
山なので、岩盤に当たることをおそれたのですが、この場所は大丈夫でした。
あと５ｍくらい西へ移動すると、この深さだと岩盤に当たります。
基礎工事は、かみさんのいとこが電設屋さんなので、そちらにお願いしました。 |
|
|
|
|
|
|
|
|
|
|
|
垂直をとりました。
オレンジ色の管は、ＡＣを家の壁から引っ張ってくるためのコードを入れる管です。 |
|
|
|
|
|
|
|
| コンクリートミキサー車から直接流し込むことが出来なかったため、一輪車（ねこ？）を使って、コンクリートを運びました。 |
|
|
|
|
|
|
|
コンクリートを流し終わり、ほぼ完成です。
このあと、もう一度垂直を取り直しました。 |
|
|
|
|
|
|
|
すっかり乾きました。
芝生も丁寧に埋め戻してくれました。 |
|
|
|
|
|
|
|
電動タワーなので、モーターへいく電気の配線工事もしました。

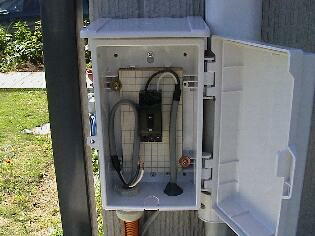

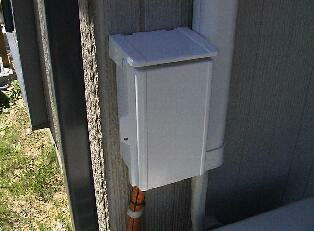

門灯の電気を引っ張り出したところに、ブレーカーを付け、分電しました。
まだ２次側は配線してありません。
|
|
|
|
|
|
|
|
いよいよタワーが到着しました。

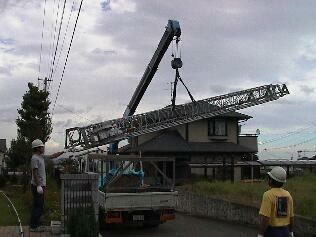

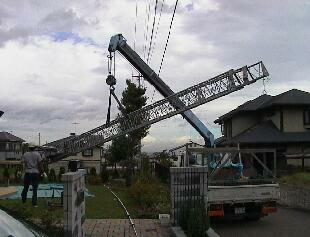

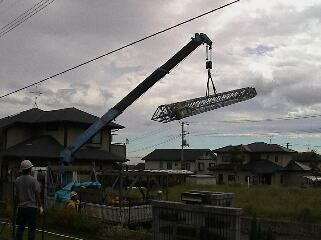

タワーをトラックから庭に移します。
工事をしてくれたのは、ＦＴＩの阿部さん、町田さんです。 |
|
|
|
|
|
|
|

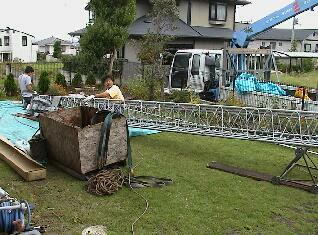

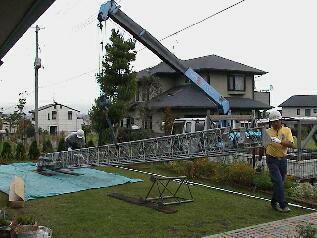

| 庭にシートを敷き、タワーの切れ端の上にタワーを載せます。 |
|
|
|
|
|
|
|

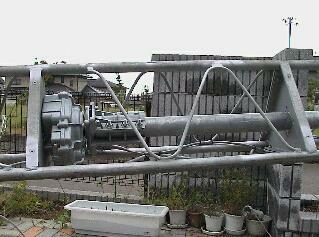

ローテーターとマストベアリング、ケーブルの処理です。
この部分は、予想もつきませんでした。
初めてやる人にはつらいかも知れません。
ローテーターはＲＣ５Ａ−２／Ｔという特注品でなければだめでした。
コントロールケーブルが直接ローテーターにつくタイプです。
ふつうの市販品より２，３千円高いだけですが、知っているのと知らないのでは大違いです。 |
|
|
|
|
|
|
|

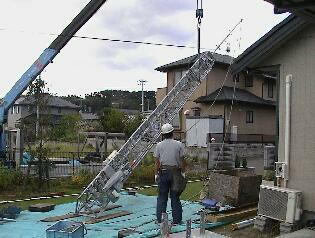

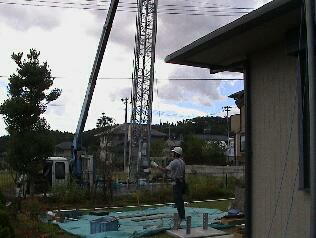

ローテーターを取り付けた後、いよいよタワーを起こします。
ネジで締めるまで、１５分くらいしか、かからなかっとように思います。
思わず見とれていたので、時計を見るのを忘れました。 |
|
|
|
|
|
|
|

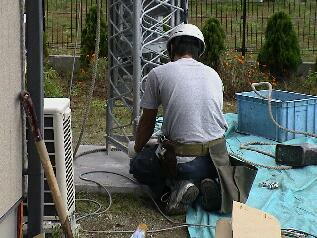

垂直をだしました。
基礎は垂直なのですが、メッキの加減でばらつきがでることがあるそうです。
それで、さいごの最後にまた垂直を出しました。 |
|
|
|
|
|
|
|

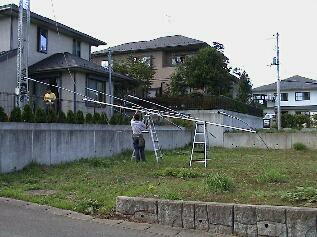

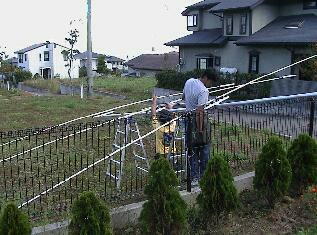

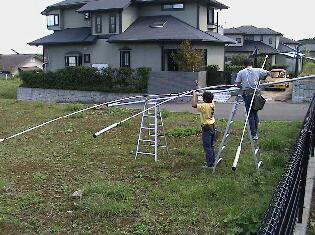

| １４，21MHzの４エレディアルバンダーの組み立てです。 |
|
|
|
|
|
|
|
| エレメントがマストに引っかからないように、うまいこと移動しながらディアルバンダーを固定しました。 |
|
|
|
|
|
|
|

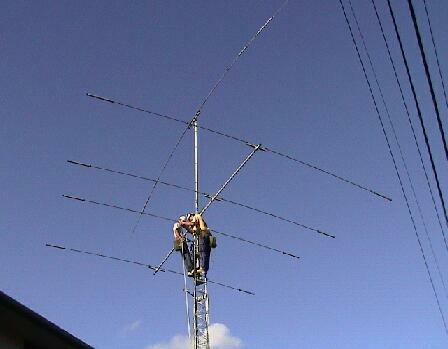

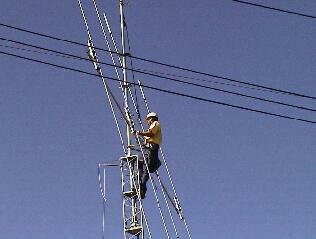

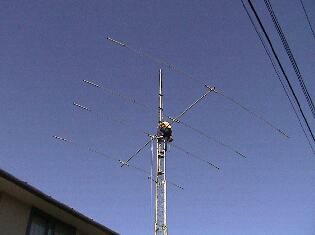

ディアルバンダーのあとにＲＤＰを取り付けました。
それからいよいよ向きあわせです。
方位磁針を見て、北を確認しました。 |
|
|
|
|
|
|
|

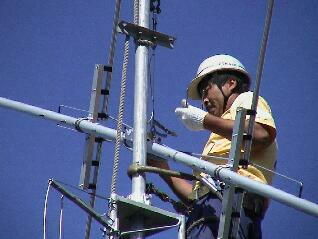

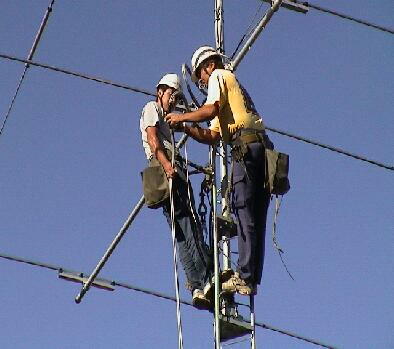

同軸ケーブル、ローテーターケーブルを固定しています。
ＲＤＰは、一番最初この向きでした。
次に４５度ずらし、次にディアルバンダーのエレメントと平行にしました。
１８MHzのSWRが一番落ちたのが平行パターンなので、現在は写真と９０度違う方向をＲＤＰが向いています。 |
|
|
|
|
|
|
|

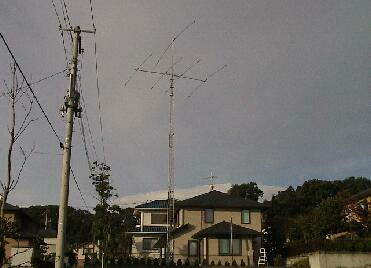

タワートップのロータリーダイポールが２０．５ｍｈ。
その下の４エレ位相給電ビームが１７ｍｈです。 |
|
|
